螺纹配合确保了螺纹紧固件的精确度和互换性。今天,螺丝君依据ISO965-2013和GB/T197-2018标准,详细探讨公制普通螺纹的几何参数、公差、标记方法及其检测过程,以全面解析影响螺纹配合的各项因素。
01
影响螺纹配合的几何参数

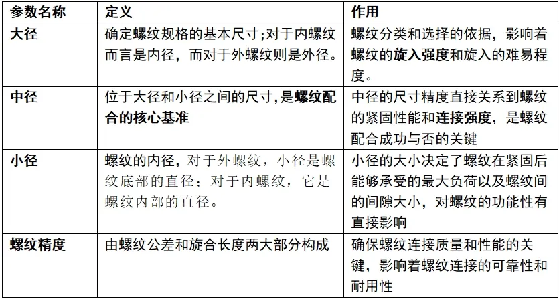

螺纹的几何参数对于确保螺纹连接的互换性、强度和紧固性能至关重要。螺丝君整理了螺纹配合中关键的几何参数及其影响。
优化螺纹配合的关键在于精确控制螺纹几何参数,以符合标准,从而确保连接的可靠性和系统性能。
02
普通螺纹公差及偏差
2.1 螺纹公差

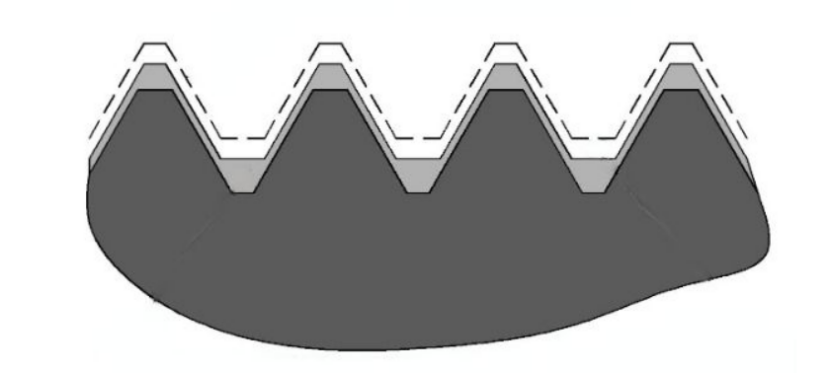

螺纹公差定义为在制造过程中,螺纹的实际中径尺寸与理论中径尺寸之间所允许的偏差范围。
螺纹的配合等级由两个字母标识,分别代表内外螺纹的公差等级。这种细致的分类和标准化,保证了不同制造商生产的螺纹配件能够精确配合,满足各种工程需求。

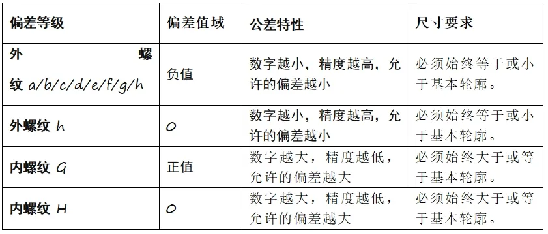

在定义螺纹公差时,公差等级和偏差等级是两个关键要素。公差等级用数字表示,反映螺纹制造的精度水平;数字越小,精度越高。偏差等级则用字母表示,定义螺纹尺寸相对于基本尺寸的偏差方向和大小。下面是一个简化的表格,概述了外螺纹和内螺纹的偏差等级和公差特性。

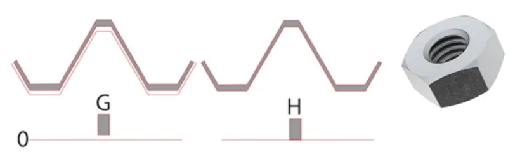

图1 内螺纹公差带位置示意图

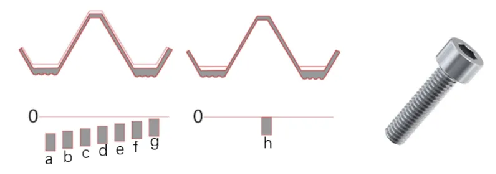

图2 外螺纹公差带位置示意图

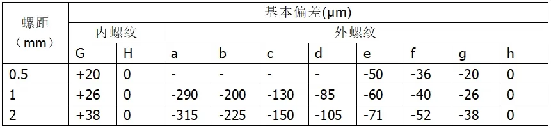

常用螺距基本偏差举例:
*对于非常小的螺距,如0.5mm,制造出满足a/b/c/d等级精度的螺纹可能非常困难或成本过高,因此这些等级不被包括在偏差表中。

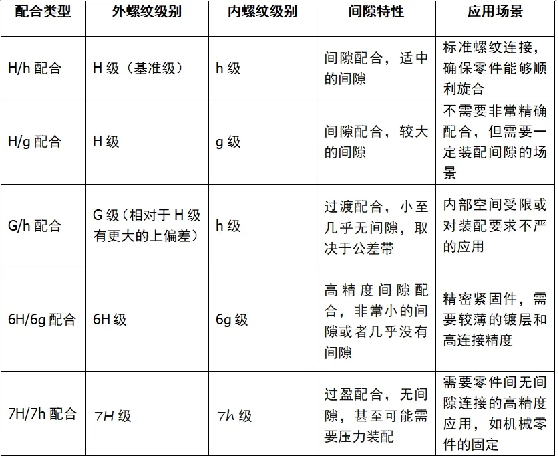

在螺纹配合中,根据内外螺纹的公差等级组合,可以形成不同类型的配合,包括间隙配合、过渡配合和过盈配合。螺丝君整理了公制螺纹常用配合类型。
在选择螺纹配合等级时,还需要考虑螺纹连接的工作条件、负载、温度、振动等因素,以确保所选的配合等级能够满足实际应用的需求。
2.2 螺纹旋合长度和旋向
螺纹旋合长度是指螺纹可旋合部分的实际长度,对螺纹连接的紧固程度和强度起着决定性作用。依据GB/T 197-2018标准,旋合长度被划分为短旋合(S)、中等旋合(N)和长旋合(L),以适应不同的使用要求和强度等级。
例如,M10-5g6g-S 表示短旋合长度的螺纹,而 M10-7H-L 表示长旋合长度的螺纹。若螺纹为中等旋合长度,通常不标注代号N。
旋合长度的选择还需考虑材料性质、螺纹类型(如粗牙或细牙)以及应用场景(如振动环境)。通常情况下,前三个螺距长度将承载超过70%的力,因此旋合长度通常不少于5倍螺距长度。对于承受轴向力的螺纹,旋合长度一般选取8至10个螺距的长度。
螺纹旋向的选择对于满足特定的应用需求和机械操作至关重要。通常,螺纹旋向分为右旋和左旋两种:
右旋螺纹
在顺时针方向旋转时会紧固,在逆时针方向旋转时会松开。这种旋向符合大多数人的直觉操作,因此被广泛应用于标准件和紧固件。
左旋螺纹
与右旋螺纹相反,在逆时针方向旋转时紧固,在顺时针方向旋转时松开。虽然不如右旋螺纹常见,但左旋螺纹在防止因振动而松动的应用中非常有用,例如在火车轮轴或某些旋转机械的紧固件中。
大多数紧固件采用右旋螺纹,这是因为它符合人体工程学原理和标准化要求,操作更加直观。而左旋螺纹虽然应用较少,但在需要防止自由旋转导致松动的场合,如某些旋转部件,它提供了额外的安全性。因此,根据不同的机械和操作需求,选择合适的螺纹旋向是确保连接可靠性和安全性的关键。
03
螺纹标注
螺纹标注的准确性对于确保加工和使用的正确性至关重要。标注内容应详细包括螺纹类型、直径、螺距、公差等级、旋合长度和旋向等关键信息。
例如,以M20×2-6H-LH为例:M:表示普通螺纹。20:表示螺纹的公称直径为20mm。2:表示螺纹的螺距为2mm。6H:表示螺纹的精度等级为6H。中等旋合长度。LH:表示螺纹的旋向为左旋。
04
螺纹检测

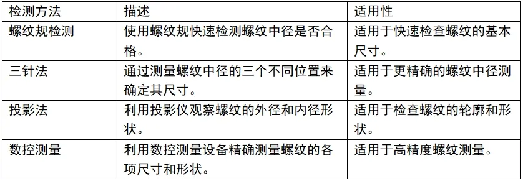

螺纹检测是确保螺纹质量的关键步骤。常用的螺纹检测方法包括:
这些方法可以根据具体需求和应用场景选择。请根据实际情况选择合适的方法。
经验与总结
L.S.ENGINEER Experience and Summary
螺纹配合不止间隙配合。深入理解尺寸单位、公差、旋合长度和标注等基础知识,是确保螺纹连接可靠性和安全性的基本前提。在设计和制造过程中,严格遵守相关的国际和国家标准,不仅能保证螺纹的精确性,还能确保其标准化,从而在多场景范围内实现互换性和一致性。
